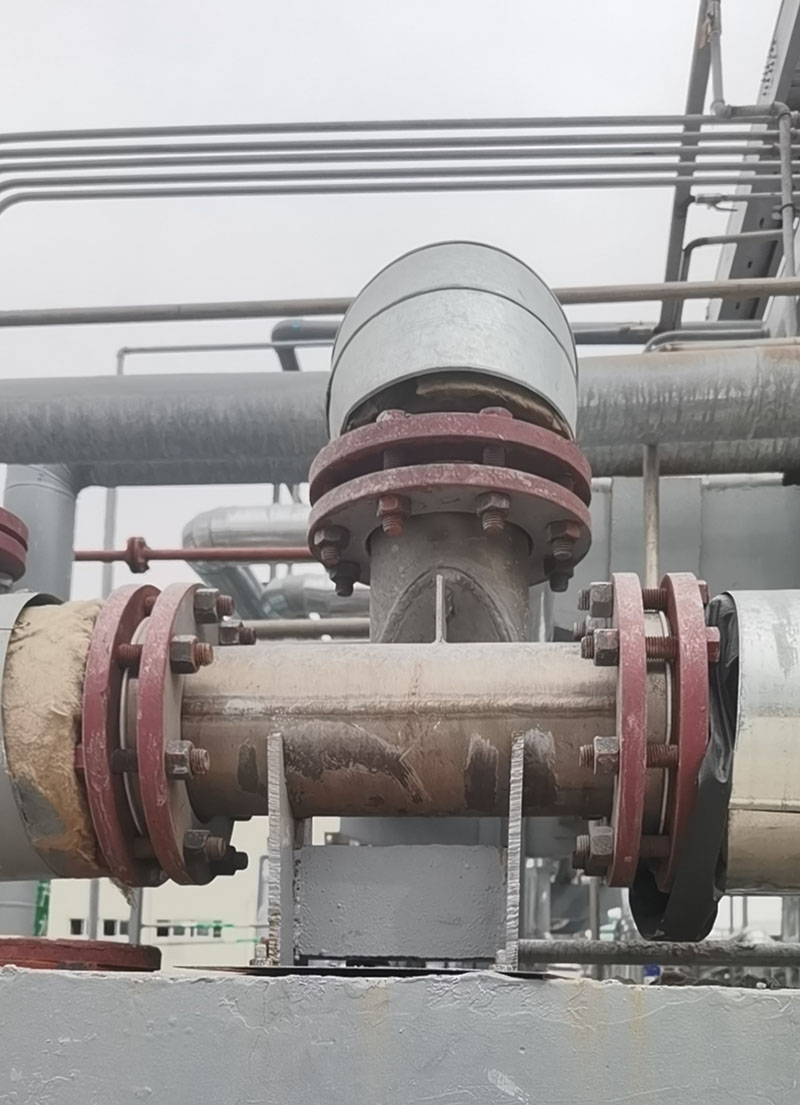

新型汽水混合器（低噪聲汽水混合器）在化工生產過程中蒸汽直接加熱液體的工藝中,原來采用小孔型汽水混合器進行汽液加熱.該設備存在水錘聲等噪聲巨大的情況.現我們公司吸收國外的先進技術,經過多次試驗,開發了新型汽水混合器.該混合器采用蒸汽切入進入隔腔,在隔腔中充分旋轉,然后巧妙地通過兩呈拉伐爾狀的噴嘴間形成的環狀間隙.通過精心設計的間隙大小、形式，適應不同的流量和加熱溫差。高速蒸汽流過該間隙時，產生二萬赫茲以上的高頻激波，而該頻段噪聲不被人耳而感覺。從而使可測噪聲低于五十分貝。大大改善操作環境。也成功應用于巴斯夫、中化國際揚農化工、華昌化工、寧夏瑞泰化工有限公司、吉林碳谷有限公司（設備已經到了現場）等單位。

老型號的汽水混合器設備產生噪聲的根本原因是因?yàn)楸患訜崴髁坎▌?dòng)范圍太大，被加熱流體及蒸汽的壓力不穩定，造成水積聚在汽水混合器的外腔，根本不在內腔的壁上的小孔內換熱（小孔小于3毫米時，有移頻消音作用）。原有的汽水混合器在底部有一排凈口，原則上在開車前排凈積液，然后先通蒸汽后通水，而在實際操作中，往往做不到這一點，水汽直接在三通處接觸，小孔換熱的功能體現不了。

我們的新型汽水混合器設備充分考慮了這一點，我們的側向旋轉進汽、精密的抽吸作用，及時將滲漏至外腔中液體抽吸到內腔排空。徹底解決這一問題。我們的新型汽水混合器設備不設置排凈口。

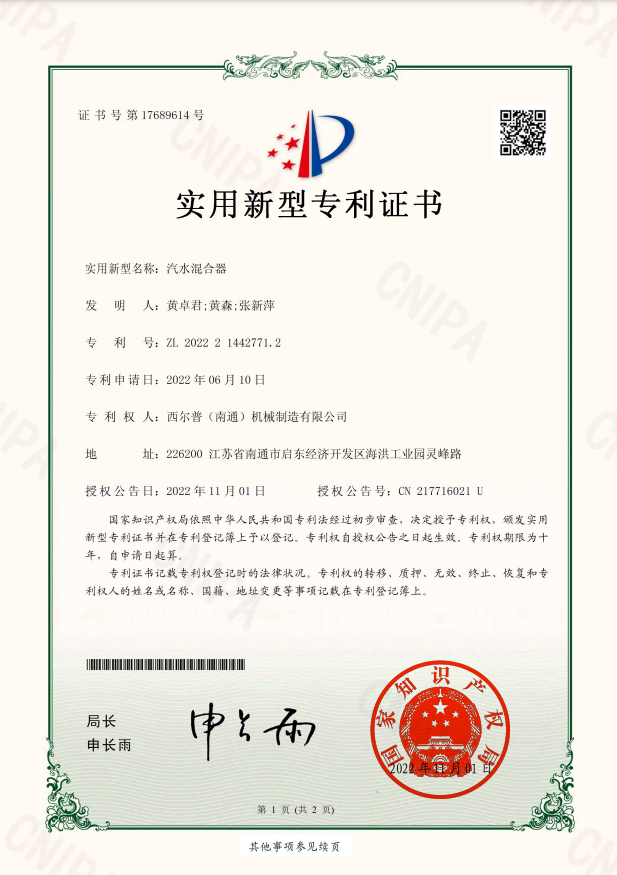

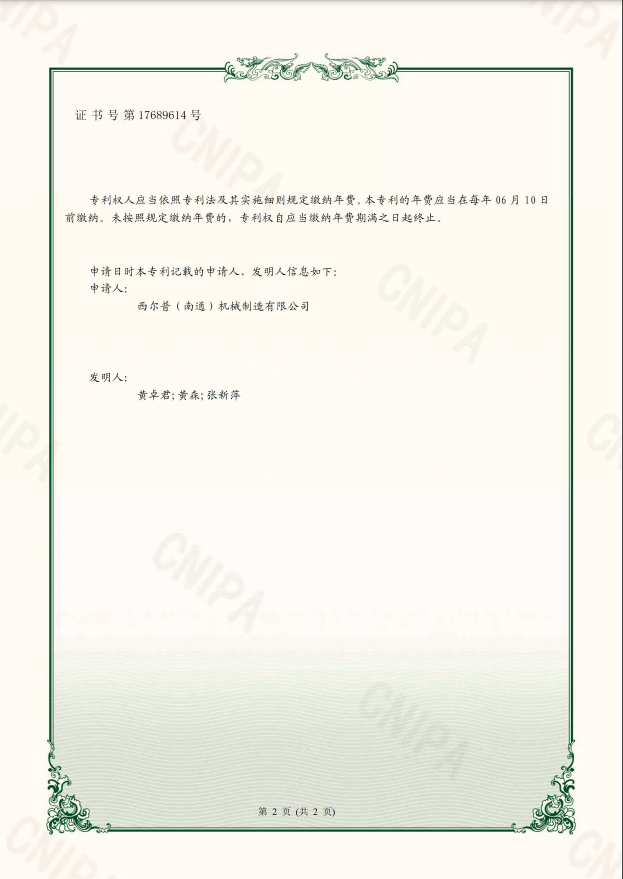

專利證書汽水.pdf
